GPz750Fリビルド再生@ざっくり紹介その2
GPz750Fリビルド再生@ざっくり紹介その2です。

フロント回りの作業の目処がつきましたので今度はリア回り。


ZZR1100(C)のスイングアームが何とか入りそうな予感?
がしたので中古品を購入。

車体ピボット部等の計測を済ませ

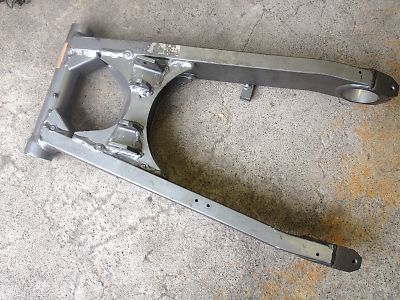

スイングアーム加工。

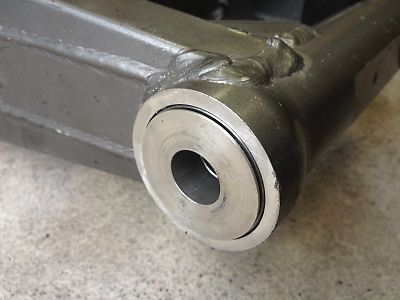

左右削り込みのカラー製作。

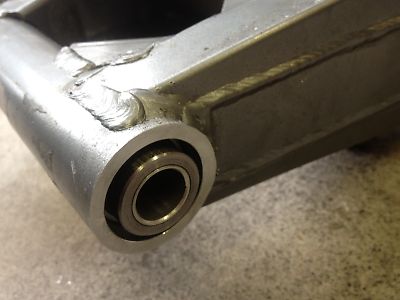

ピボットシャフト径も合いませんのでZZR純正のスリーブを加工。

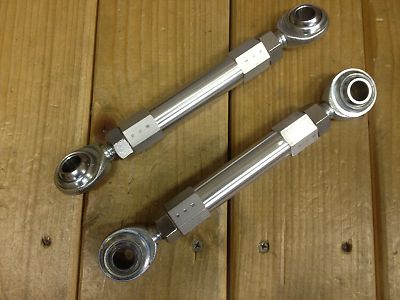

車高調整リンクはワンオフ製作。

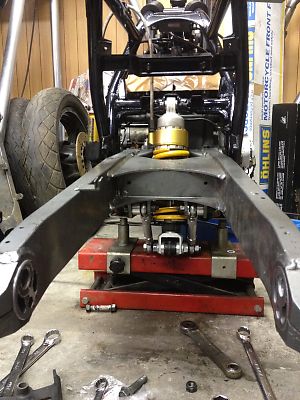

車体と合体。
リアサスZZR1100用オーリンズ@中古品
お客様の余り物を譲っていただきました。
無事に?なんとか装着完了。

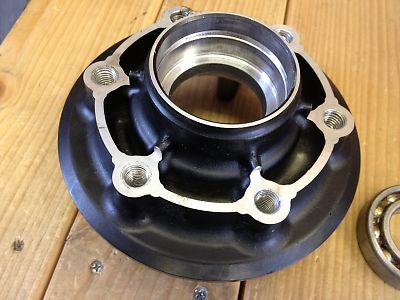

スプロケットハブを加工してチェーンライン出し。
フロントスプロケットはオフセットタイプ+オフセット用ワッシャーで対応。

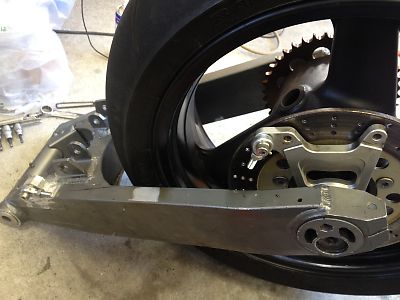

リア回りをスイングアームに納めてみたところ。
リアホイールはZRX1200純正(5.50J)
リアキャリパーマウントもZRX用社外品
左右カラーなどを製作してホイールセンター出しとチェーンライン確保も出来ました。

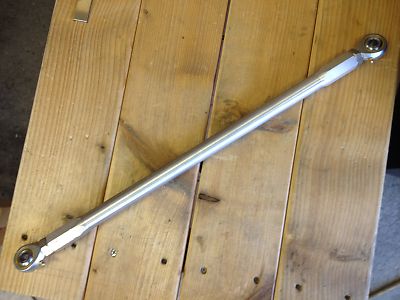

ブレーキトルクロッドもワンオフ製作。

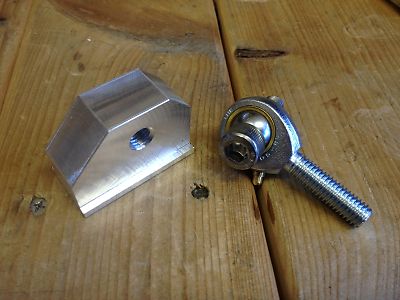

スイングアーム側マウントもアルミを削り製作。この後溶接。

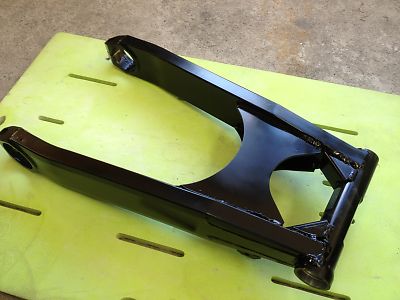

サンドブラスト後ウレタン塗装。

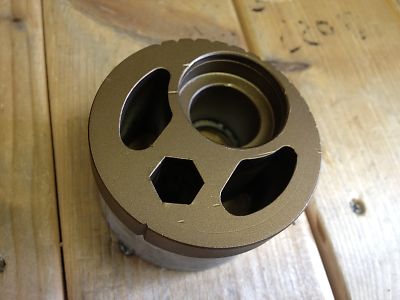

エキセンはガンコートでZAMスプロケットと近い色に塗装。

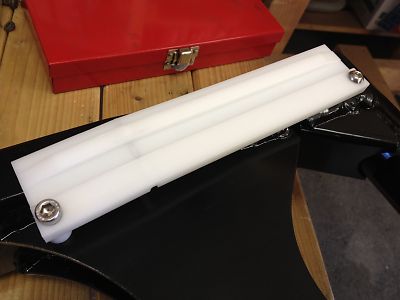

純正チェーンスライダーは使用できなくなってしまったので
ジュラコン削り出しで製作。

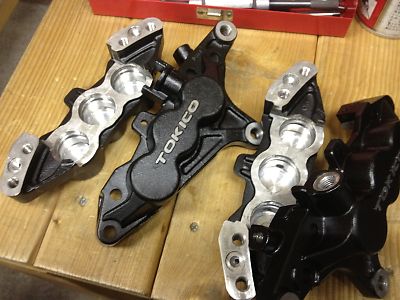

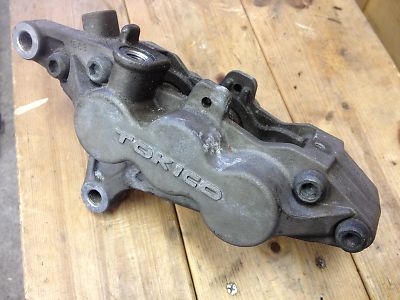

そうそう、フロンとブレーキキャリパーは

ZRX純正6POTを頂けましたが…

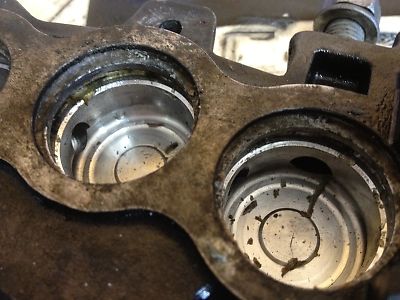

開けてびっくり!な状態でしたので


オーバーホール、ガンコート塗装。

続く。
