GooseエンジンTURBO化計画その6@まとめて掲載『1』
JUGEMテーマ:バイクカスタム

昨年7月から趣味的に始めてみたGooseエンジンTURBO化計画ですが
実はBlogでお伝えしているよりも随分作業が進んでいます。

ちまちまと作業の様子をアップしようかと思っていましたが
めんどい・・・。

ということで、現在のGooseエンジンTURBO/NJ47までの
製作過程を早送り画像で掲載(^^;
写真撮り忘れ多々あり




NJ47(グラストラッカーORボルティ)フレームに

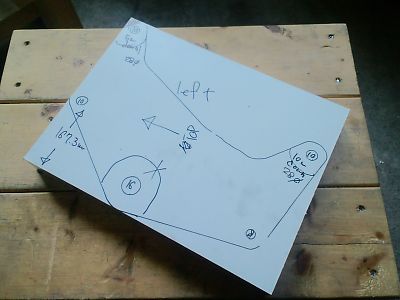

Gooseエンジン搭載用エンジンハンガーを製作。

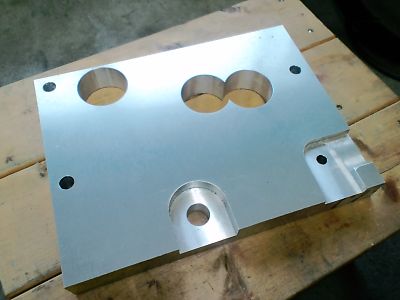

A2017アルミ厚板材

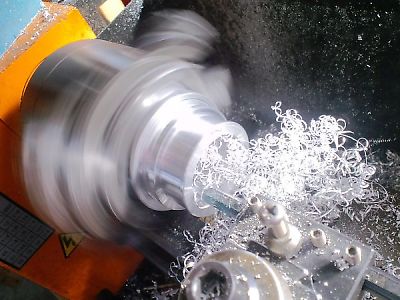

フライスなどを駆使して加工。完成画像が無い(^^;
フロント&エンジントップハンガーもアルミブロックから削りだし。


はいどん!

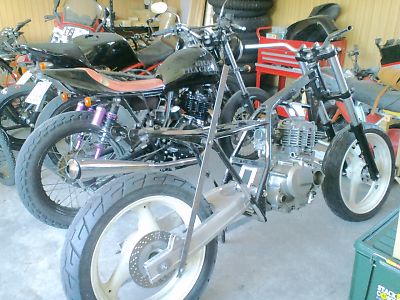

エンジン乗りました。

でもってフレーム製作。
各部品の取り付け位置などを決めなきゃならないので

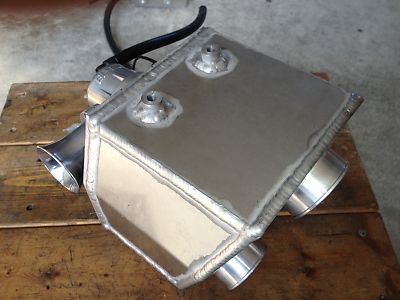

サージタンク製作。

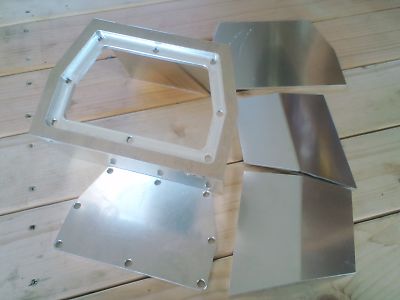

アルミ5052板材を切り出し足り曲げたり削ったり。


パイプ連結用のフランジを作ったり。




溶接して完成。

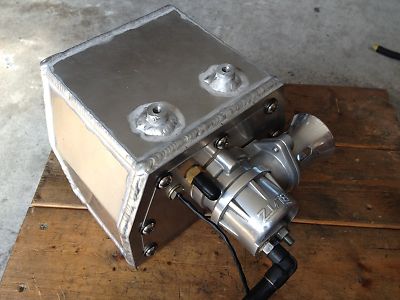

ブローオフバルブはBLIZの中古品をメンテナンスして取り付け。
その他、吸気温用センサーを追加。

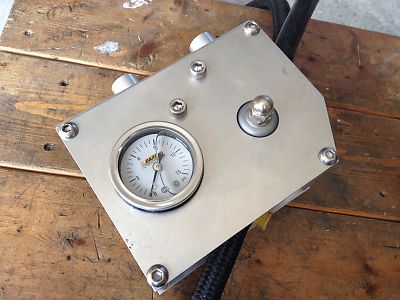

燃圧レギュレーターと燃圧計もフレーム内に固定する為アルミ材などでボックス化。

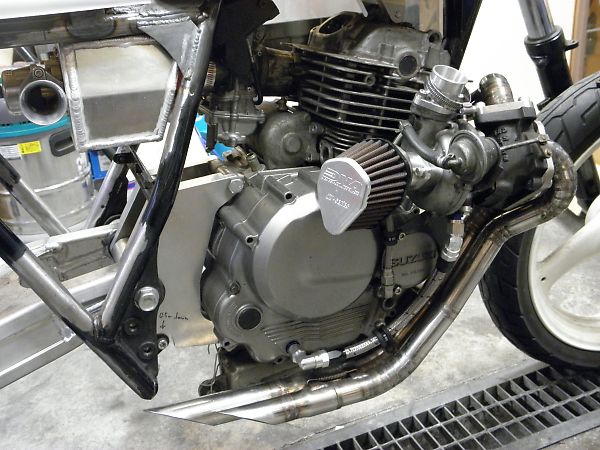

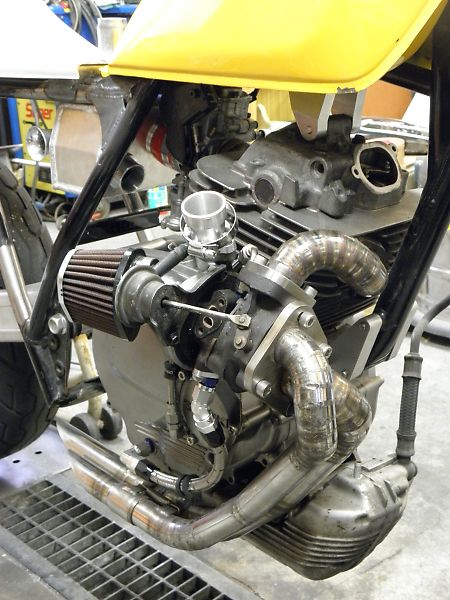

エンジン回り主要部品を取り付けてみたところ。
マフラーはステンレスパイプ材をエビエビ溶接@暫定仕様


次回はまとめて掲載その『2』で。
